伺服器的 BMC（Supermicro IPMI、Dell iDRAC、HPE iLO、Lenovo XCC）大家多半用過網頁版的 KVM 遠端畫面。但 KVM 要開 Java 或 HTML5 視窗、畫面是圖片，不能複製貼上，網路差一點就卡。
其實 BMC 還有一個更輕量的功能：Serial over LAN（SOL）。它把伺服器的序列埠輸出經由網路轉給你，用 SSH 或 ipmitool 就能看到純文字的開機過程、BIOS 設定畫面與作業系統登入畫面，文字還能直接複製。
jt-ipam 的 BMC SOL 連線管理，在網頁上直接開啟伺服器的序列主控台，用的就是這個功能。但 SOL 不是 BMC 開了就會動，BIOS 與作業系統都要設定 Console Redirection，這篇就整理不同品牌的設定方式。
SOL 運作方式

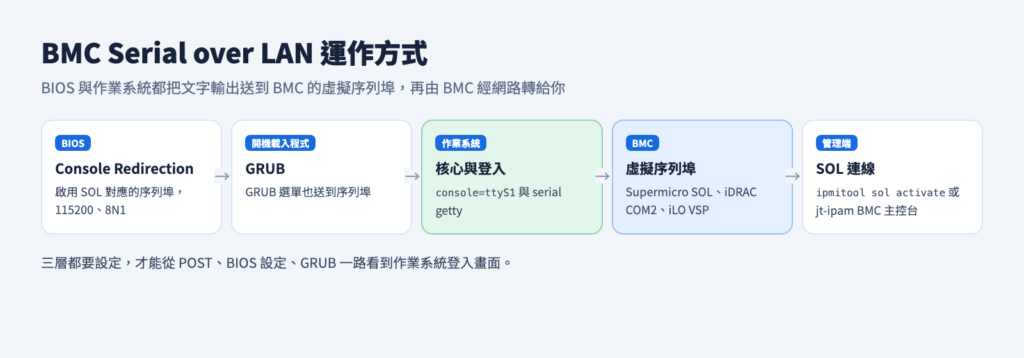

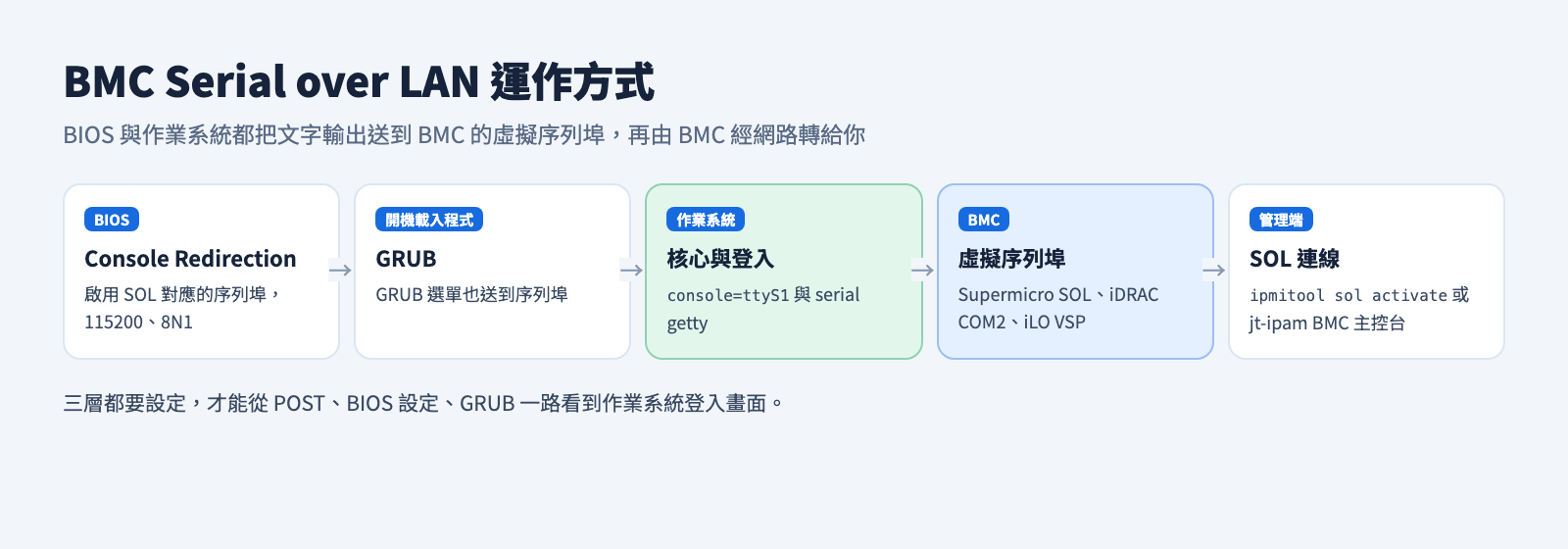

BMC 會模擬一個虛擬序列埠給伺服器使用。BIOS 與作業系統把文字輸出送到這個序列埠，BMC 再把它經由網路轉給連線的人，可以參考下圖。
所以要完整看到開機全程，有三層要設定：
| 層級 | 設定內容 | 沒設定的結果 |
|---|---|---|
| BIOS | Console Redirection 啟用 SOL 對應的序列埠 | 看不到 POST 與 BIOS 設定畫面 |
| 開機載入程式 | GRUB 輸出到序列埠 | 看不到 GRUB 選單，無法選核心 |
| 作業系統 | 核心參數 console=ttyS1、序列埠登入 | 開機訊息與登入畫面都看不到 |
序列埠的參數三層要一致，目前最常用的是 115200 bps、8 個資料位元、無同位元、1 個停止位元、無流量控制（簡寫為 115200 8N1）。
各品牌的虛擬序列埠
不同品牌的 BMC 名稱不一樣，但大多是把 SOL 接在 COM2，在 Linux 中對應 ttyS1：
| 品牌 | BMC | SOL 名稱 | 常見序列埠 |
|---|---|---|---|
| Supermicro | IPMI | SOL | COM2（ttyS1），部分機種為 ttyS2 |
| Dell | iDRAC | Serial over LAN | COM2（ttyS1） |
| HPE | iLO | Virtual Serial Port（VSP） | COM2（ttyS1） |
| Lenovo | XClarity Controller（XCC） | Serial over LAN | 依機種，常見 COM1 或 COM2 |
注意：序列埠對應會因機種與 BIOS 版本而不同，Supermicro 官方 FAQ 就有 SOL 被配置在 I/O 位址 0x3E8、要改用 ttyS2 的例子。設定完看不到畫面時，先到 BIOS 確認 SOL 用的是哪個序列埠與 I/O 位址。
BIOS 設定
Supermicro
開機時按 Del 進入 BIOS，到 Advanced → Serial Port Console Redirection。
- COM1 → Console Redirection：
Disabled，SOL 用不到 COM1 - SOL → Console Redirection：
Enabled，這就是 BMC SOL 用的序列埠 - Legacy Console Redirection：只影響傳統（CSM）開機模式，UEFI 開機的系統不用管
- EMS Console Redirection：Windows 緊急管理服務用的，一般不用開

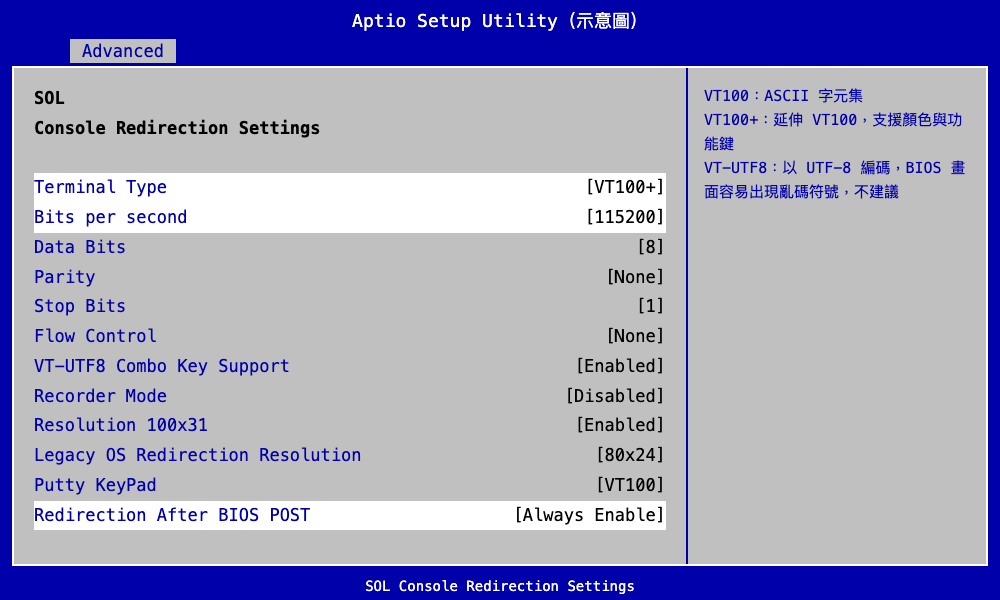

接著進入 SOL 的 Console Redirection Settings：
| 項目 | 建議值 | 說明 |
|---|---|---|
| Terminal Type | VT100+ | 支援顏色與功能鍵；不要選 VT-UTF8，BIOS 畫面會出現亂碼符號 |
| Bits per second | 115200 | 要與作業系統設定一致 |
| Data Bits | 8 | |
| Parity | None | |
| Stop Bits | 1 | |
| Flow Control | None | |
| Redirection After BIOS POST | Always Enable | POST 之後也持續重導，GRUB 才看得到 |
按 F4 儲存並重新開機。
Dell iDRAC
開機時按 F2 進入 System Setup，或直接在 iDRAC 網頁的 BIOS 設定中調整 Serial Communication：
- Serial Communication：
On with Console Redirection via COM2 - Serial Port Address：
Serial Device1=COM1, Serial Device2=COM2 - External Serial Connector：
Serial Device1 - Redirection After Boot：
Enabled - Failsafe Baud Rate：
115200
從 iDRAC 網頁修改 BIOS 設定時，要重新開機才會套用。連線時以 SSH 登入 iDRAC，輸入 console com2 即可開啟 SOL。
HPE iLO
開機時按 F9 進入 System Utilities，到 System Configuration → BIOS/Platform Configuration（RBSU）→ System Options → Serial Port Options：
- Virtual Serial Port：
COM 2 - BIOS Serial Console and EMS → BIOS Serial Console Port：
Virtual Serial Port - BIOS Serial Console Baud Rate：
115200
連線時以 SSH 登入 iLO，輸入 vsp 即可開啟虛擬序列埠，按 Esc 再按 ( 離開。
Lenovo XClarity Controller
開機時按 F1 進入 UEFI Setup，到 System Settings → Devices and I/O Ports → Console Redirection Settings：
- Console Redirection：
Enabled（新版有Auto，偵測到 SOL 連線時自動啟用） - Serial Port Sharing：
Enabled，讓 BMC 可以控制序列埠 - COM Port 1 Settings：
115200、8N1 - COM Port Active After Boot：
Enabled
另外要確認 XCC 已啟用 IPMI over LAN。各世代 UEFI 的選單名稱有差異，請以該機種的 UEFI 說明文件為準。
作業系統設定（以 Proxmox VE/Debian 為例）
BIOS 設好之後，只看得到 POST 與 BIOS 畫面，作業系統開機後就沒有畫面了，因為 Linux 預設只輸出到螢幕。
編輯 /etc/default/grub，加入序列埠輸出（以 ttyS1 為例，請依實際序列埠調整）：
GRUB_CMDLINE_LINUX_DEFAULT="quiet console=tty0 console=ttyS1,115200n8"
GRUB_TERMINAL="console serial"
GRUB_SERIAL_COMMAND="serial --unit=1 --speed=115200 --word=8 --parity=no --stop=1"console=tty0 console=ttyS1,115200n8：核心訊息同時輸出到螢幕與序列埠，最後一個是主要主控台GRUB_TERMINAL="console serial"：GRUB 選單同時顯示在螢幕與序列埠--unit=1：對應ttyS1，ttyS2就改成--unit=2
套用設定：
update-grubZFS 開機的 PVE 使用 systemd-boot 時，要改 /etc/kernel/cmdline，在同一行加上 console=tty0 console=ttyS1,115200n8，再執行：
proxmox-boot-tool refresh啟用序列埠登入畫面：
systemctl enable --now serial-getty@ttyS1.service重新開機後，從 POST、BIOS、GRUB 到登入畫面都會出現在 SOL 上。
連線測試
用 ipmitool 從管理端連線：
ipmitool -I lanplus -H 192.168.1.100 -U admin -P your-password sol activate離開 SOL 連線，輸入 ~.（波浪號加句點）。如果上次連線沒有正常結束，出現「SOL session already active」，先強制中斷：
ipmitool -I lanplus -H 192.168.1.100 -U admin -P your-password sol deactivate注意：出現「SOL payload disabled」時，代表該帳號沒有 SOL 權限，要在 BMC 上替帳號啟用 SOL。
jt-ipam 的 BMC SOL 連線管理
設定完成後，就可以在 jt-ipam 的 IP 頁面直接開啟 BMC SOL 主控台，不用另外開終端機輸入 ipmitool 指令，連線記錄也會留在稽核記錄裡。
如果 jt-ipam 連上之後畫面一片空白，大多是 BIOS 或作業系統的 Console Redirection 沒有設定，回頭照上面的步驟檢查即可。
常見問題
| 狀況 | 可能原因 |
|---|---|
| 只看得到 BIOS，作業系統開機後就沒畫面 | 作業系統沒有設定 console=ttyS1 |
| 看得到開機訊息，但沒有登入畫面 | 沒有啟用 serial-getty@ttyS1 |
| 完全沒有畫面 | 序列埠對應錯誤（ttyS1/ttyS2），或 BIOS 沒啟用 SOL 的 Console Redirection |
| BIOS 畫面出現亂碼符號 | Terminal Type 選了 VT-UTF8，改成 VT100+ |
| 畫面出現亂碼字元 | 兩端的 baud rate 不一致 |
| GRUB 選單看不到 | Redirection After BIOS POST 沒有啟用，或 GRUB 沒有設定序列埠輸出 |
結論
SOL 是 BMC 裡很容易被忽略的功能，但它比 KVM 輕量得多：純文字、可以複製貼上、網路差也不太會卡，用來處理開機失敗、調整 BIOS、或是作業系統網路斷掉時的緊急登入都很好用。
設定的重點只有一個：BIOS、開機載入程式、作業系統三層都要把輸出導到同一個序列埠，參數也要一致。設定一次，之後不管是 ipmitool 還是 jt-ipam 的 BMC SOL 連線，都能直接使用。
